Технические наблюдения на выставке SHOT Show 2026 | Прогнозируемая оптика

Системный анализ для производителей пистолетов, инженеров-оптиков и менеджеров по продукции.

На основе наших наблюдений на выставке SHOT Show 2026 стал совершенно очевиден один вывод:

Коллиматорный прицел должен быть неотъемлемой частью пистолета, а не внешним дополнением.

Это не рекламный слоган, а четкое инженерное заключение.

В течение последнего десятилетия внедрение коллиматорных прицелов для пистолетов происходило по принципу «сначала установить, а потом попытаться закрепить».

Сегодня нативные интерфейсы, представленные COA (A-CUT), демонстрируют более глубокую и фундаментальную логику:

Когда оптический элемент рассматривается как часть конструкции, а не как дополнительное крепление, это обеспечивает качественный скачок вперед в надежности, удобстве использования и общей производительности системы.

I. Оглядываясь на путь развития: три поколения инженерных парадигм

1. Эпоха аксессуаров (Дополнения / Эпоха аксессуаров)

Главная особенность этого этапа была проста: Красная точка рассматривалась как дополнительный аксессуар, приобретаемый отдельно.

  • Красная точка была закреплена на верхней части затвора с помощью двух вертикальных винтов.
  • Устойчивость к отдаче в основном зависела от натяжения винта.
  • Горизонтальные сдвиговые усилия компенсировались пассивно за счет трения между винтами и монтажными поверхностями.
  • В общей конструкции оптического прицела не была предусмотрена возможность опускания монтажного основания, что привело к плохой видимости при стрельбе и часто заслоняло механические прицельные приспособления.

Проблема заключается в следующем:

Затвор пистолета — это конструкция, которая движется вперед и назад с высокой частотой и очень большим ускорением. В таких условиях любое решение, основанное на трении и натяжении для передачи сдвиговых усилий, неизбежно столкнется с такими проблемами, как ослабление крепления, усталость материала и смещение прицельной линии. После установки коллиматорного прицела стрелки всегда опасаются, что оптика может выйти из строя в критический момент, что приведет к нарушению прицеливания.

2. Эпоха адаптации (Эпоха плит/следов)

Для решения проблемы совместимости отрасль перешла в эпоху пластинчатых конструкций.

Типичные характеристики:

  • Трехслойная структура: направляющая → переходная пластина → коллиматорный прицел, а в более поздних конструкциях появилась двухслойная направляющая → коллиматорный прицел с прямым креплением.
  • Поддержка различных форматов (RMR, Docter, RMSc и др.)
  • Быстрое расширение экосистемы и более низкий порог входа.

Компромиссы в инженерной сфере:

  • Введение классических проблем, связанных с накоплением допусков.
  • Каждый интерфейс становится потенциальной точкой ослабления, смещения и концентрации напряжений.
  • Более длинная структурная цепочка усложняет анализ надежности системы.
  • Все силы сдвига сосредоточены на двух крепежных винтах; многократные длительные ударные воздействия неизбежно приводят к смещению точки прицеливания.

Взгляд на следующие 5–10 лет

С точки зрения реалий отрасли, Решения на основе пластин останутся одним из основных вариантов в течение следующих 5–10 лет.по нескольким причинам:

  • Относительно меньшая сложность обработки, что облегчает малым и средним производителям пистолетов адаптацию существующих производственных линий.
  • На рынке уже сформирована зрелая экосистема, ориентированная на устойчивое развитие.
  • Более контролируемые затраты на вход для новых брендов и новых платформ.

Однако важно отметить, что:

По мере совершенствования конструкций с прямым креплением и повышения точности производства, решения с использованием монтажных пластин служат дольше, чем многие ожидали, и, естественно, открывают путь к интеграции в производственные процессы.

Иными словами, плита не исчезает в одночасье; она структурно поглощается.

3. Эпоха интеграции коренного населения (Эпоха коренного населения / Интегрированная эпоха)

Нативная интеграция не означает «избавление от винтов». Это означает фундаментальный сдвиг в способах перевозки грузов.

Главный вывод:

От «висячего» к «встроенному».

В традиционном креплении коллиматорных прицелов основная идея заключается в следующем:

Для компенсации значительных сдвиговых усилий, возникающих при движении направляющей вперед-назад, используйте два вертикальных винта (M3.5 или аналогичных).

Основная идея интерфейсов в стиле A-CUT отличается:

Красная точка становится частью конструкции горки, а не подвешивается над ней.

II. Анализ структурных преимуществ нативных интерфейсов

1. Механическая блокировка («эффект лыжных ботинок»)

Эту структуру часто описывают простыми словами следующим образом:

как лыжный ботинок, защелкивающийся в крепление на лыжах.

Ключевой момент заключается в следующем: механическая блокировкаа не трение.

Передняя фиксация носка

  • Передняя часть оптического прицела имеет выпуклую форму. губа
  • Этот выступ идеально подходит к соответствующему крючку или пазу в передней части направляющей.

Инженерная логика:

  • В момент выстрела инерция толкает оптику вперед.
  • Эта сила поглощается непосредственно твердыми металлическими стенками ползунка.
  • Винты больше не несут ответственности за передачу сдвиговых нагрузок.

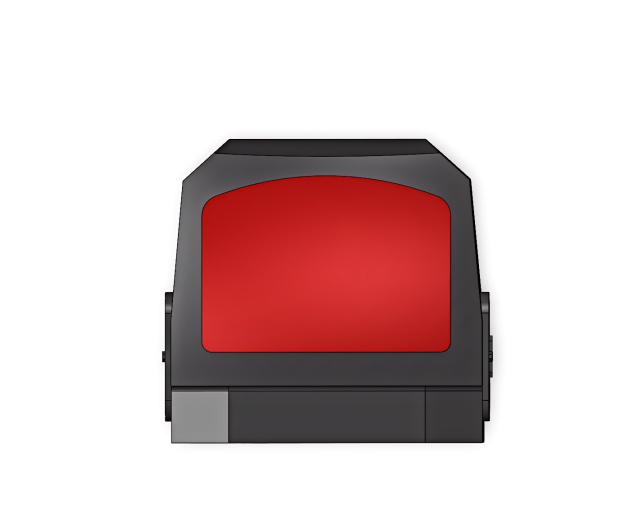

Структура коллиматорного прицела на пистолете

2. Перераспределение отдачи

Проблема традиционных конструкций

  • От винтов требуется выполнять две задачи одновременно:
    • обеспечить вертикальное усилие зажима
    • сопротивляться горизонтальным сдвиговым силам
  • При высокочастотном обжиге это легко приводит к усталости металла.

Задний клиновой замок

  • В задней части используется наклонная клиновидная конструкция (которая также может служить в качестве заднего прицела).
  • Когда винты затянуты:
    • Этот клиновидный элемент сдвигает оптику вперед в целом.
    • заставляя его постоянно и активно взаимодействовать с передним крюком.

Результат:

  • Правда структурный замок сформирован
  • Винты выполняют лишь вспомогательную роль, в основном обеспечивая зажимное усилие.
  • Путь сопротивления отдаче смещается от «винты → трение» к «металл → металл».

3. Сверхнизкий центр тяжести и глубокая интеграция

Запатентованная технология A-CUT позволяет оптическому прицелу:

  • закрепить глубже на слайде
  • расположить его центр тяжести ближе к оси горки

Эффекты оптимизации крутящего момента:

  • Крутящий момент, возникающий при возвратно-поступательном движении ползунка, значительно снижается.
  • Долговременная нагрузка на монтажное основание и фиксирующие конструкции сведена к минимуму.
  • Оптические элементы и электронные компоненты получают косвенную защиту.

III. Контроль возвращается: кто будет определять «интерфейс»?

Производители пистолетов: владельцы интерфейсов

  • Они лучше всех понимают распределение напряжений в направляющих и цикл фиксации.
  • Это наделяет их правом принимать решения:
  • место разреза
  • насколько глубока порез
  • влияет ли это на прочность конструкции или надежность выброса
  • Они также контролируют условия, необходимые для достижения минимально возможной высоты прицеливания.

Производители оптики: Владельцы производительности

После стандартизации интерфейса реальная конкуренция для производителей оптики смещается в сторону производительности, включая:

  • Дизайн, учитывающий возможные помехи (большие окна, более продуманная внутренняя компоновка).
  • разделение напряжений, например:
    • изоляция от ударов у основания
    • «плавающие» оптические сборки
  • долговременное нулевое хранение данных и проверка надежности

IV. Конечная цель пользовательского опыта: ощущение нулевой высоты.

Реальное внедрение не должно зависеть от обучения пользователей адаптации к оборудованию.

Идеальный результат это просто:

  • Поднимите пистолет, и точка уже будет на месте.
  • Красная точка естественным образом появляется на том же визуальном пути, что и механический прицел.
  • Нет необходимости менять существующие привычки или мышечную память.

Только когда красная точка действительно погружается в слайд, пользовательский опыт меняется — от чего-то, чему нужно учиться, к чему-то, что ощущается инстинктивно.

Позиция и пути к сотрудничеству компании V. FORESEEN OPTICS

В компании FORESEEN OPTICS мы всегда придерживались одного основного принципа:

Платформа и сценарий использования определяют, в каком направлении должны развиваться оптические системы.

Вот почему, работая с производителями пистолетов, мы уделяем особое внимание следующим аспектам:

  • совместное определение истинного стандартный собственный интерфейс
  • building оптические двигатели которые разработаны специально для этого интерфейса.

Значение на системном уровне ясно:

  • более низкая высота прицеливания над стволом
  • более высокая общая надежность огнестрельного оружия
  • снижение затрат на долгосрочное обслуживание
  • более сильная дифференциация на уровне платформы

Заключительные слова

Решение с использованием пластин не было ошибкой — это был необходимый этап в эволюции.

Но с инженерной точки зрения:

Конечная цель для коллиматорных прицелов для пистолетов — «Исчезновение» основания и слияние структуры и оптики.

Этот путь сложнее и медленнее, но он ведет к более высокому уровню возможностей OEM/ODM и действительно устойчивой конкурентоспособности на системном уровне.

Если вы разрабатываете платформу для пистолетов нового поколения или размышляете о том, как создать долгосрочные конкурентные преимущества на мировых рынках, мы будем рады дальнейшим исследованиям. разговор с FORESEEN OPTICS.
